RCDB（圆盘式）干式电磁除铁器
适用范围：
用于破碎机前及输送机胶带上的任何物料除铁，可适用于各种恶劣的环境条件。
技术特点：
磁路采用计算机模拟设计，透磁深度大，磁力强。
内部采用电工专用树脂浇注，自冷式全密封结构，防尘、防雨、耐腐蚀。
波翅型散热片，使散热面积大大增加，有效控制了温升。
可有效吸除混杂在非磁性物料中0.1-35公斤的铁磁性物质。

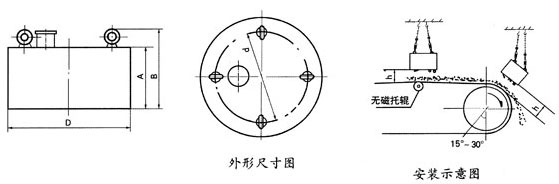

外形尺寸及安装示意图：
主要技术参数：（普通系列）
型号 | 适应带速mm | 悬挂高度mm | 磁场强度≥MT | 物料厚度≤mm | 励磁功率≤kw | 适应带速≤m/s | 重量 kg |
RCDB-3 | 300 | 75 | 50 | 50 | 0.4 | 2.5 | 185 |
RCDB-4 | 400 | 100 | 50 | 70 | 0.6 | 300 | |
RCDB-5 | 500 | 150 | 60 | 90 | 1.0 | 430 | |
RCDB-6 | 600 | 175 | 60 | 120 | 1.6 | 580 | |
RCDB-6.5 | 650 | 200 | 70 | 150 | 2.0 | 680 | |
RCDB-8 | 800 | 250 | 70 | 200 | 3.6 | 950 | |
RCDB-10 | 1000 | 300 | 70 | 250 | 5.0 | 1520 | |
RCDB-12 | 1200 | 350 | 70 | 300 | 6.8 | 2250 | |
RCDB-14 | 1400 | 400 | 70 | 350 | 9.0 | 2950 | |
RCDB-16 | 1600 | 450 | 70 | 400 | 13.0 | 4800 | |
RCDB-18 | 1800 | 500 | 70 | 450 | 18.0 | 6900 |
主要技术参数：（超强系列）
项目 | 冷却方式 | 适应带宽 mm | 额定高度 mm | 磁场强度 mT | 励磁功率 kw | 适应带速 ≤m/s | 外形尺寸mm φD×B | 重量 | |
参数 | |||||||||
型号 | |||||||||
RCDB-6.5 | T1 | 干 式 自 冷 | 650 | 200 | 90 | 4 | 5.8 | 960*390 | 920 |
T2 | 120 | 6 | 960*480 | 1450 | |||||
T3 | 150 | 10 | 1000*550 | 2120 | |||||
RCDB-8 | T1 | 800 | 250 | 90 | 5.3 | 1200*400 | 1510 | ||
T2 | 120 | 7.5 | 1200*450 | 1920 | |||||
T3 | 150 | 11.5 | 1300*520 | 2600 | |||||
RCDB-10 | T1 | 1000 | 300 | 90 | 7.1 | 1300*450 | 2320 | ||
T2 | 120 | 9 | 1300*540 | 3010 | |||||
T3 | 150 | 14 | 1500*560 | 3480 | |||||
RCDB-12 | T1 | 1200 | 350 | 90 | 9 | 1500*480 | 3290 | ||
T2 | 120 | 13.5 | 1500*560 | 4100 | |||||
T3 | 150 | 16 | 1600*620 | 5300 | |||||
RCDB-14 | T1 | 1400 | 400 | 90 | 11.5 | 1750*580 | 4500 | ||
T2 | 120 | 18 | 1750*700 | 6100 | |||||
T3 | 150 | 25 | 1950*880 | 7500 | |||||
RCDB-16 | T1 | 1600 | 450 | 90 | 18 | 1900*620 | 5800 | ||
T2 | 120 | 25 | 1950*680 | 7100 | |||||
T3 | 150 | 40 | 2000*850 | 9320 | |||||
RCDB-18 | T1 | 1800 | 500 | 90 | 25 | 2150*920 | 7350 | ||
T2 | 120 | 32 | 2200*1030 | 9200 | |||||
T3 | 150 | 45 | 2200*1030 | 13800 | |||||
RCDB-20 | T1 | 2000 | 550 | 90 | 30 | 2200*1030 | 8600 | ||
T2 | 120 | 40 | 2350*1080 | 13500 | |||||
T3 | 150 | 50 | 2650*1320 | 17200 | |||||
