RCDC风冷自卸式电磁除铁器
RCDC系列风冷自卸式电磁除铁器，是在RCDC系列风冷悬挂式电磁除铁器的基础上增加了驱动电机、滚筒、带刮板的卸铁胶带等组成的卸铁机构。在工作过程中卸铁机构自动将卸铁皮带上吸附的铁磁性物质送到除铁器以外的集铁箱内，无需停电人工清理，实现了除铁自动化。
在钢铁厂、水泥厂多用于矿渣除铁和保护辊压机、立磨、破碎机等重要设备。

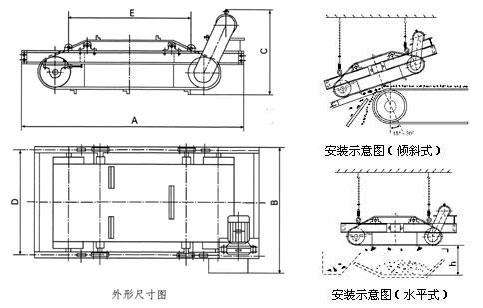

外形尺寸及安装示意图：
主要技术参数：
型号 | 适应带宽mm | 额定吊高mm | 磁场强度≥MT | 物料厚度≤mm | 励磁功率≤KW | 驱动功率≤KW | 适应带速≤m/s | 重量Kg | 外型尺寸mm | ||||
A | B | C | D | E | |||||||||
RCDC-5 | 500 | 150 | 60 | 100 | 1.2 | 1.5 | 2.5 | 1080 | 2060 | 965 | 720 | 770 | 455 |
RCDC-6 | 600 | 175 | 60 | 120 | 2 | 1.5 | 1350 | 2160 | 1170 | 810 | 1070 | 575 | |
RCDC-6.5 | 650 | 200 | 70 | 150 | 3 | 2.2 | 1530 | 2380 | 1370 | 820 | 888 | 650 | |
RCDC-8 | 800 | 250 | 70 | 200 | 4 | 2.2 | 2100 | 2340 | 1420 | 860 | 923 | 800 | |
RCDC-10 | 1000 | 300 | 70 | 250 | 6 | 3 | 3380 | 2810 | 1700 | 880 | 1180 | 1450 | |
RCDC-12 | 1200 | 350 | 70 | 300 | 8 | 4 | 4150 | 3000 | 1850 | 850 | 1650 | 1500 | |
RCDC-14 | 1400 | 400 | 70 | 350 | 12 | 4 | 5500 | 3280 | 2070 | 1020 | 1600 | 1410 | |
RCDC-16 | 1600 | 450 | 70 | 400 | 15 | 5.5 | 6900 | 3600 | 2270 | 1050 | 1800 | 1500 | |
RCDC-18 | 1800 | 500 | 70 | 450 | 20 | 7.5 | 8800 | 4380 | 2500 | 1160 | 2220 | 2850 | |
RCDC-20 | 2000 | 550 | 70 | 500 | 26 | 7.5 | 10500 | 4600 | 2750 | 1300 | 2470 | 3100 | |
RCDC-22 | 2200 | 600 | 70 | 550 | 32 | 7.5 | 12900 | 5100 | 3100 | 1600 | 2800 | 3450 | |
